當前位置：首頁 » 資訊中心 » 常見問題解答 » 超過一半人都不知道的工廠乳膠漆調(diào)色配方遮蓋力設計問題

超過一半人都不知道的工廠乳膠漆調(diào)色配方遮蓋力設計問題

文章出處：原創(chuàng)網(wǎng)責任編輯：小莉作者：小莉人氣：-發(fā)表時間：2016-05-30 09:01:00

本文介紹的是工廠乳膠漆調(diào)色配方遮蓋力的設計問題，篇幅較長，需要大家耐心閱讀。佛山三升化工供應色漿,有機色漿,無機色漿,油性色漿,水性色漿，如有需要可以咨詢在線客服領取樣品或咨詢電話：13790088096裴經(jīng)理。

調(diào)色系統(tǒng)于20世紀50年代在北美開始出現(xiàn)以來，目前已在中國得到了廣泛的應用。國內(nèi)涂料各知名公司都建立了自己的調(diào)色系統(tǒng)，圍繞調(diào)色問題的討論和研究也越來越多，但卻很少有人去關注工廠調(diào)色配方遮蓋力這個問題，目前國內(nèi)除了對白漆有遮蓋力指標的要求外，對色漆是沒有相應要求的。所以，有關調(diào)色投訴的問題，除了顏色色差外，相對多的就是色漆產(chǎn)品遮蓋力。色漆產(chǎn)品遮蓋力不足或過剩都會對調(diào)色產(chǎn)品產(chǎn)生影響：遮蓋力不足，造成施工次數(shù)增加，相應的工程造價成本增加；遮蓋力過剩，造成色漿的浪費，調(diào)色成本增加，甚至還會帶來色漆產(chǎn)品的質量問題。那么，如何更好地設計工廠乳膠漆調(diào)色配方的遮蓋力？

遮蓋力顧名思義就是指某種物質遮蓋另外一種物質的能力。而涂料的遮蓋力是指把色漆均勻涂布在物體表面上，使其底色不再呈現(xiàn)的最小用漆量，用g/m2表示。同樣質量的涂料產(chǎn)品，在相同的施工條件下，遮蓋力高的產(chǎn)品能比遮蓋力低的產(chǎn)品涂裝更多的面積。為了克服目測黑白格板遮蓋力的不準確性，用反射率儀對遮蓋力進行測定，把被測試樣以不同厚度涂布于透明聚酯膜上，干燥后置于黑、白玻璃板上，分別測定其反射率，其比值為對比率，對比率等于1.0時，即為全部遮蓋，根據(jù)漆膜厚度就可求得遮蓋力。涂料的遮蓋力主要由色漿和不同二氧化鈦含量的調(diào)色基礎漆組成，不同的色漿具有不同的遮蓋力，不同二氧化鈦含量的調(diào)色基礎漆其遮蓋力也不一樣，所以選擇的色漿不一樣，調(diào)色基礎漆不一樣，最終會造成同樣的調(diào)色產(chǎn)品遮蓋力會有很大差異。所以，只有正確選擇所需要的色漿、調(diào)色基礎漆，才能滿足調(diào)色產(chǎn)品的遮蓋力要求。本文將從色漿、調(diào)色基礎漆這兩方面來談談調(diào)色配方遮蓋力設計時所要考慮的問題點。

1、色漿

色漿的添加量對調(diào)色產(chǎn)品的遮蓋力起著決定因素，色漿添加量多，遮蓋力就高，反之，遮蓋力就比較差或者不足。但這并不是說在工廠調(diào)色過程中就必須加很多的色漿。任何調(diào)色基礎漆的配方設計都有其限定的色漿添加量，超過限定的色漿添加量，調(diào)色產(chǎn)品就可能存在潛在的色漆弊病。色漿添加量必須控制在其限定的色漿添加量范圍內(nèi)，這樣設計的調(diào)色產(chǎn)品的遮蓋力才合理。不同的顏色遮蓋力是不一樣的，有的顏色遮蓋力高，有的顏色不管怎么加色漿其遮蓋力都很低，設計調(diào)色配方時應根據(jù)顏色的不同來設計不同的遮蓋力要求。一般情況下對遮蓋力的要求是參照相應白漆的遮蓋力指標，只要跟白漆遮蓋力一樣或者相差不多，就認為這個調(diào)色產(chǎn)品的遮蓋力是合格的。由于測定遮蓋力比較麻煩，誤差較大，通常是通過測試對比率來評判涂料的遮蓋力，這是因為遮蓋力跟對比率呈成正比關系，對比率數(shù)值越大，說明遮蓋力就越好。一般來說白漆的對比率不低于0.9，優(yōu)等品的白漆對比率在0.95以上，色漆產(chǎn)品的對比率(遮蓋力)一般不應低于0.9，當然對于某些特殊顏色或特殊需求，應單獨設定其遮蓋力指標或者跟客戶共同協(xié)商設定遮蓋力指標。

目前國內(nèi)外知名色漿供應商有：佛山三升化工、德固賽、科萊恩、科迪等。不同的色漿供應商由于生產(chǎn)工藝不一樣，產(chǎn)品物化性能、色相、著色強度、色漿遮蓋力等方面會有所差異，但可以根據(jù)色漿供應商提供的顏料索引號找到一一對應的產(chǎn)品，根據(jù)自己公司的色卡體系，顏色分布空間選擇適合自己的一套色漿體系，滿足內(nèi)外墻調(diào)色需求。目前大多數(shù)涂料廠商的工廠調(diào)色系統(tǒng)一般會根據(jù)自己的色卡體系選擇8~12支核心色漿。這些色漿基本上覆蓋了大部分顏色空間，滿足了工廠調(diào)色要求，幾近所有的顏色都能完成調(diào)色工作。表1是某公司選擇的一個色漿體系。

應合理利用這些色漿來設計工廠調(diào)色產(chǎn)品的遮蓋力。

(1)要了解所選中的每支色漿的性能、遮蓋力情況；(2)能根據(jù)每支色漿的情況，正確應用這些色漿。通常，不同顏料的色漿其遮蓋力有所不同，如眾所周知的鐵紅、炭黑、酞青藍、酞青綠的色漿遮蓋力高，而檸檬黃、橙色色漿等遮蓋力低，這些色漿的遮蓋力需通過相應的實驗進行測試，總結規(guī)律后才能更好地使用這些色漿，把握調(diào)色產(chǎn)品的遮蓋力，避免遮蓋力過剩或者不足。

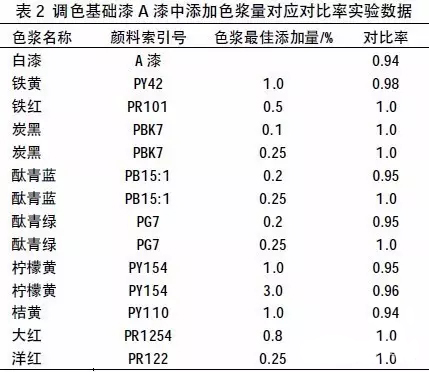

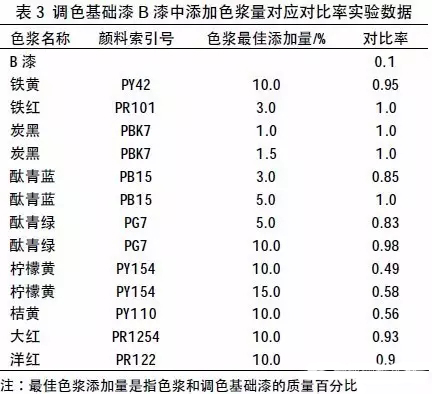

通過以下實驗來測試出每支色漿在調(diào)色基礎漆的遮蓋力數(shù)據(jù)。以兩種調(diào)色基礎漆為例，測試每支色漿在這兩種基礎漆里達到設定遮蓋力標準的最佳色漿添加量。假設這兩種基礎漆分別是零二氧化鈦的調(diào)色基礎漆(B漆)和二氧化鈦含量為20%的調(diào)色基礎漆(A漆)。根據(jù)以往的調(diào)色經(jīng)驗，在這兩種漆里分別添加相應的色漿，一般白漆里色漿添加量不超過3%，深色調(diào)色基礎漆里不超過10%。通過添加相應的色漿量分別測試出每只色漿在這兩種調(diào)色基礎漆里達到設定遮蓋力的最佳色漿添加量后，把色漆混勻。按測試對比率的要求制版，測試對比率。如果對比率符合設定要求，就把此刻的色漿添加量和對比率數(shù)據(jù)記錄下來，作為以后色漿添加量和遮蓋力標準的依據(jù)。表2、3分別為調(diào)色基礎漆A漆、B漆中添加色漿量對應對比率實驗數(shù)據(jù)。

通過實驗，測試出酞青藍和酞青綠在白漆中只要色漿添加到0.2%，對比率就達到了0.95，相當于優(yōu)等品白漆的對比率了，符合色漆產(chǎn)品遮蓋力的設計要求；當色漿加到0.25%時，對比率就是1.0，再多加色漿就是浪費；以后在調(diào)色過程中只要酞青藍或者酞青綠超過0.25%，就可以考慮通過添加適當?shù)牧愣趸伒恼{(diào)色基礎漆降低調(diào)色產(chǎn)品的遮蓋力，一方面可以避免遮蓋力過剩，另一方面也可以降低調(diào)色成本。通過實驗還測試出檸檬黃、桔黃在零二氧化鈦調(diào)色基礎漆里，即使色漿添加到最大限定值10.0%，其對比率也只有0.49~0.56 左右，遠低于白漆的對比率0.9，所以其遮蓋力就沒有白漆的遮蓋力好，對于這類特殊顏色，就沒有必要再添加過多的色漿去增加其遮蓋力，因為即使再多加一半的色漿(當檸檬黃色漿加到15.0%時其對比率也不過0.58)，這類顏色的遮蓋力也不會得到較大提升，而且色漿添加過多，反而會引起其他漆膜弊病。此時只要記錄下最大色漿添加量時的遮蓋力指標，作為以后此類色漿最深色的遮蓋力下限指標即可，這樣就可知道每支色漿遮蓋力值的一個上下限范圍。實際上，某些色漿根本無需加到最大添加量，對比率就已經(jīng)是1.0了，如炭黑在零二氧化鈦調(diào)色基礎漆里加到1.0%時對比率即已是1.0，在顏色符合要求的前提下再多加色漿反而造成遮蓋力過剩和色漿的浪費及調(diào)色成本的上升。所以若在調(diào)色配方中發(fā)現(xiàn)炭黑色漿添加量超過1.0%時，則表明調(diào)色配方不是最優(yōu)配方，遮蓋力還有調(diào)整的余地。通過這種類似的方法，就可以測試出每支色漿在所有白漆里和零二氧化鈦調(diào)色基礎漆里達到最佳設計遮蓋力時的最佳色漿添加量，從而平衡好調(diào)色成本和遮蓋力。每支色漿的遮蓋力不一樣，性能也不一樣。一般來說無機色漿的性能、遮蓋力、價格都優(yōu)于有機色漿，所以在調(diào)色設計過程中首先考慮的是能否用無機色漿來完成調(diào)色工作，其次再考慮采用有機色漿。

2、調(diào)色基礎漆調(diào)色基礎漆的選擇對遮蓋力也起著至關重要的作用。不同二氧化鈦含量的調(diào)色基礎漆會帶來不同的遮蓋力效果。一般電腦調(diào)色系統(tǒng)會據(jù)色卡顏色的分布，設定幾個梯度不一樣的調(diào)色基礎漆(一般會劃分為3~5個梯度來滿足調(diào)色的要求)，然后根據(jù)調(diào)色軟件做出電腦調(diào)色配方，但是通過這種方式得出的電腦調(diào)色配方卻不是最合理的調(diào)色配方。首先，得出這個電腦調(diào)色配方的前提是已經(jīng)限定了某種二氧化鈦含量的調(diào)色基礎漆，而二氧化鈦含量一限定，其遮蓋力就限定了，色漿的添加量也就固定了，其遮蓋力是否過剩或者不足就很難再調(diào)整。從理論上來講，任何二氧化鈦含量的基礎漆都可以調(diào)配出某一種顏色，二氧化鈦含量越多，加入的色漿也越多，調(diào)色成本就越高，遮蓋力就好；二氧化鈦含量越少，加入的色漿就少，調(diào)色成本就低，但遮蓋力也較差。最佳二氧化鈦含量的調(diào)色基礎漆只有一個，這時的遮蓋力和調(diào)色成本能達到最好的平衡。工廠調(diào)色如果也把調(diào)色基礎漆的二氧化鈦含量固定，那么給出的調(diào)色配方就不是很合理，或者說不是最佳的調(diào)色配方。如何來更合理地設定工廠乳膠漆調(diào)色配方的遮蓋力？或者說找出最佳遮蓋力的調(diào)色配方？可以通過相應的調(diào)色實驗來完成。假設只有一套調(diào)色基礎漆，這套調(diào)色基礎漆包含兩個調(diào)色品種，一個是零二氧化鈦含量的基礎漆(B漆)，一個是正常銷售的白漆或者說二氧化鈦含量在20%的調(diào)色基礎漆(A 漆)。假定要調(diào)制目標色C、D，實驗數(shù)據(jù)見表4。

由表4可以看出，調(diào)制目標色C的色漿添加量沒有超出當初測試出的色漿最佳添加量(見表2)，測試對比率也符合設計要求，說明遮蓋力符合設定的要求，不會過剩，可以判定調(diào)制目標色C的1#配方用白漆來調(diào)是對的，配方也是合理的。對于直接用白漆調(diào)制目標色D的2#配方，色漿遮蓋力實驗數(shù)據(jù)(見表2)顯示其色漿添加量過多，遮蓋力過剩，雖然對比率符合要求，但這個調(diào)色配方卻不是合理的，需要添加零二氧化鈦的調(diào)色基礎漆適當降低其遮蓋力。可是究竟加多少零二氧化鈦的調(diào)色基礎漆才能把遮蓋力降低到設定的遮蓋力指標要求?需要在2#配方的基礎上，邊加零二氧化鈦的調(diào)色基礎漆邊調(diào)整顏色，直到調(diào)整后的顏色跟目標色D 接近，遮蓋力指標也達到設定的標準或者說跟白漆的遮蓋力近似時，才認為此時的遮蓋力是最佳的。經(jīng)過不斷的實驗，最終調(diào)配出了目標色D的3#(優(yōu)化)配方。顯然，在3#配方加入了數(shù)量可觀的廉價的零二氧化鈦含量調(diào)色基礎漆，色漿用量也大大降低，而遮蓋力仍符合設計要求，對比率依然達到了1.0，這就說明優(yōu)化的3#配方比最初的2#配方更好，更合理。

調(diào)配任何顏色都可以運用上述這種測試方法，就是在已經(jīng)調(diào)好顏色的基礎上通過添加適量的零二氧化鈦的調(diào)色基礎漆來測試是否還有降低遮蓋力的可能性，如果測試出還可以添加零二氧化鈦的基礎漆，同時顏色保持跟目標色不變，遮蓋力指標也跟白漆的遮蓋力指標接近或者達到設定的遮蓋力值，就證明調(diào)色配方還有待改進的地方。通過這種倒推配色的方法就可以找出最佳的調(diào)色配方和最佳的遮蓋力設計標準，解決遮蓋力過剩的問題，從而降低調(diào)色成本，增加調(diào)色產(chǎn)品的競爭力。而且通過這種一對一的調(diào)色配方設計方法，得出的調(diào)色配方和遮蓋力都可以保證是最合理的調(diào)色配方和最佳遮蓋力設計標準。這種方法特別適用于解決在調(diào)一些中間顏色和深色產(chǎn)品時遮蓋力過剩的問題，通過倒推調(diào)色的配色方法，便可以找出白漆和零二氧化鈦調(diào)色基礎漆的最佳混合量，這比只憑調(diào)色經(jīng)驗做出的調(diào)色配方合理，遮蓋力也更符合設計要求，而調(diào)色成本則更具優(yōu)勢。工廠乳膠漆調(diào)色最講究的就是調(diào)色成本和遮蓋力的平衡，當然這種調(diào)色遮蓋力控制方法需要調(diào)色人員具備過硬的調(diào)色本領，同時也要熟悉色漿的各項性能，才能達到最佳的遮蓋力設定水平。

3、結語
要想做到調(diào)色成本和遮蓋力的平衡，需要負責調(diào)色的技術人員平時實驗勤動手，多積累相關實驗數(shù)據(jù)，注重實驗結果的歸納總結，這樣調(diào)配出來的色漆產(chǎn)品才會更具競爭力，更受市場歡迎。

佛山市順德區(qū)三升貿(mào)易有限公司坐落于著名的涂料之鄉(xiāng)——佛山順德。我司專業(yè)生產(chǎn)水性色漿二十余年，技術成熟經(jīng)驗豐富。我們本著“以質量求生存，以客戶求發(fā)展”的企業(yè)精神為廣大新老客戶提供各種顏色水性色漿，涂料印花色漿，墻體廣告用色漿，乳膠漆用色漿，彩色水磨石·花磚·廣場磚·滲水磚用水性色漿。

可根據(jù)客戶需要提供各種調(diào)色服務。

佛山順德色漿廠咨詢熱線：

18688841669/13790088096（張經(jīng)理）

下一篇：水性色漿和水性涂料中“水”的特殊作用上一篇：色漿的分類有哪些?

此文關鍵字：色漿,有機色漿,無機色漿,油性色漿,水性色漿
