佛山三升貿易代理經銷流平劑德國TEGO迪高流平劑解決桔皮，縮孔流平，抗刮流平劑免費索樣熱線:400-066-8183流平劑。高性能產品迪高450迪高410迪高482迪高300等。以下為您解說流平劑的作用。

加入流平劑會影響涂膜的外觀、層間附著力和再涂性。常規的流平劑有丙烯酸共聚物、有機硅和氟碳表面活性劑三類。以甲基丙烯酸酯作為單體的均聚物和共聚物通常可作為流平劑,通過控制它們同基料樹脂的不相容的程度來起到流平的作用。選擇不同的單體,控制平均分子量和用不同的官能團改性都可改變流平效果。有機硅類流平劑的表面張力低,表面活性極高,這是因為有機硅可在表面上富集大量的甲基基團。新一代的有機硅流平劑常用聚醚改性、聚酯改性或烷基改性。除此之外,還可通過調節分子量和硅含量來達到調節流平劑性能的目的。氟碳類流平劑是所有流平劑中對降低表面張力最有效的,但是存在再涂時易起泡的缺點。

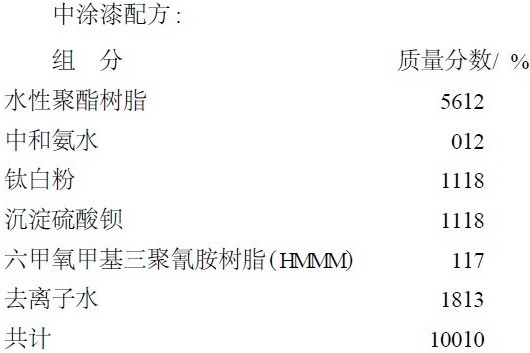

本文主要討論以丙烯酸共聚物為基料的流平劑,考察水性汽車涂料體系中的中涂漆用流平劑的最優化。試驗的中涂漆配方采用水性聚酯樹脂與氨基樹脂拼用。

　

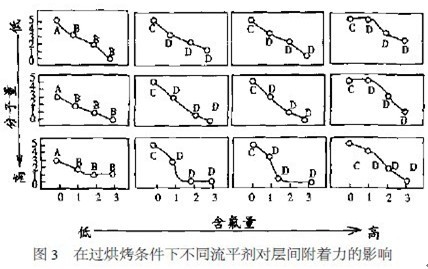

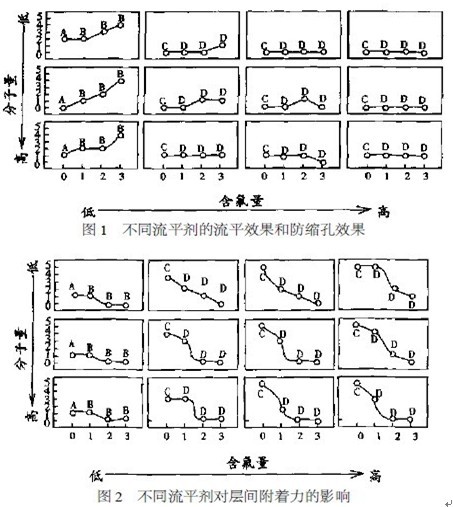

A.類流平劑是未任何改性的低分子量的聚合物,它的流平作用和防魚眼作用較差。在較高溫烘烤時有明顯的遷移,導致涂膜表面出現發粘和浮油的現象。當流平劑的分子量增大時,流平效果明顯改善,遷移也得到有效抑制。高分子量的流平劑具有高親油性,其用量過高時,引起光澤下降,魚眼增多。這是由于流平劑同基料樹脂的不相容性造成的。A類流平劑會降低耐石擊性,尤其是其用量較大和過烘烤的狀態下這方面的影響更明顯。B類流平劑改善了聚合物的極性。當極性較低時,流平性很好。羥基含量高的流平劑幾乎無流平性,這是由于分子內和分子間力超過其他合力,使得流平劑無法移動到涂膜的表面。如果增大高極性流平劑的分子量,則會造成涂膜失光。
