真石漆中，能用羥丙基甲基纖維素替代羥乙基纖維素嗎？
羥乙基纖維素產品都是來源于天然棉漿或木漿，經過醚化反應制得。不同的纖維素產品使用的醚化劑不同，羥乙基纖維素(HEC)使用的醚化劑是環(huán)氧乙烷，羥丙基甲基纖維素(HPMC)使用的是其他類型的醚化劑(氯甲烷和環(huán)氧丙烷)。
在真石漆、乳膠漆中，羥乙基纖維素可作為增稠劑使用。
真石漆因為其骨料用量大，比重大，極易沉淀，需要加入增稠劑增加其粘度，以滿足施工噴射時需要的粘度，并改善其貯存穩(wěn)定性能，以及達到一定的強度。
想要真石漆達到好的強度、好的耐水性和耐候性，原材料的選擇和配方的設計都很重要。
一般情況下優(yōu)質的真石漆的乳液用量會比較高。
比如，一噸真石漆里，可能就有300kg的純丙乳液和650kg的天然彩石砂，當乳液固含量為50%時，300kg乳液干燥以后的體積約為150升，650kg的砂子體積大約為228升。
也就是說，此時真石漆的PVC（顏料體積濃度）為60%，因為彩砂的粒子大、形狀不規(guī)則，在一定粒徑分布的條件下，干燥后的真石漆可能處在CPVC（臨界顏料體積濃度）左右。就增稠劑來說，如果選擇適當粘度的纖維素，真石漆可形成一個比較完整和致密的漆膜，以滿足真石漆的三大性能要求。
如果真石漆乳液的含量較低，建議使用粘度較高的纖維素作為增稠劑（比如10萬粘度），尤其是在纖維素漲價之后，這樣可以減少纖維素的使用量，還能讓真石漆的性能更優(yōu)異。
有一些經濟型真石漆生產廠家出于成本等因素考慮，用羥丙基甲基纖維素代替羥乙基纖維素。
兩種纖維素比較而言，羥乙基纖維素的保水性更好，不會在高溫下因凝膠而損失保水性，且有一定的防霉性。出于性能的考慮，還是建議使用10萬粘度的羥乙基纖維素作為真石漆的增稠劑。

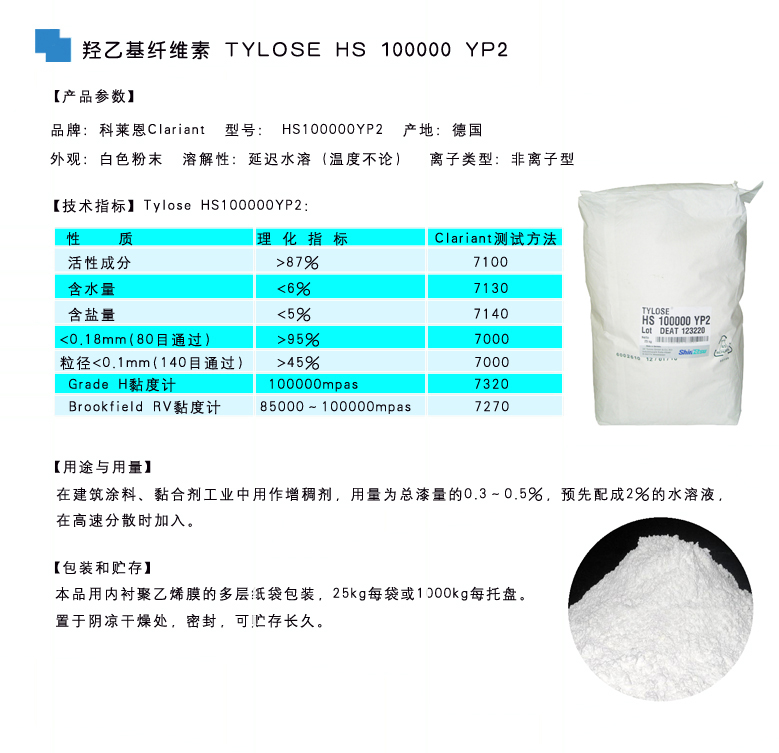

.jpg)
佛山三升貿易17年一直服務于佛山涂料及油墨廠家。羥乙基纖維素供應15年。包括信越科萊恩羥乙基纖維素HS30000YP2,HS100000YP2。美國陶氏QP100MH、QP52000H、ER-30M(與陶氏QP30000H同款)、QP44000H、QP15000H羥乙基纖維素工業(yè)級專用、還有QP100MH（女人頭包裝）日化級類。阿克蘇諾貝爾EBS451FQ羥乙基纖維素。國產瀘州北方、宏博、銀鷹、歐蒙、三友等多家羥乙基纖維素供應廠家合作。長期穩(wěn)定庫存。歡迎大家咨詢。0757-22638669。
下一篇：為什么消泡劑會失效上一篇： 水性分散劑正確的用量
此文關鍵字：羥乙基纖維素
.jpg)
同類文章排行
- 絲印油墨的消泡與脫泡問題
- 水性柔板和凹版油墨，上光油消泡劑問題
- 迪高消泡劑常見問題
- 消泡劑是如何起作用的？
- 脂方族水性樹脂，有什么特殊性能？
- 醇溶性聚氨酯樹脂與水性聚氨酯樹脂有什么區(qū)別
- 水性樹脂為什么對鋁的附著力不好，怎么解決
- 分散高色素炭黑和普通炭黑要用不同的分散劑
- 分散劑分散鈦白粉炭黑彩色為什么效果不一樣
- 加消光粉后涂料表面顆粒感產生原因及解決方法
最新資訊文章
- 具有隔熱反射功能涂料的制備方法
- 雙組份透明玻璃隔熱涂料配方及其制備方法
- 自清潔有機硅改性丙烯酸樹脂隔熱反射涂料制備方法
- 復合型水性丙烯酸隔熱涂料及其制備方法
- 高固含量水性紫外光固化透明隔熱涂料及其制備方法
- 環(huán)保型透明隔熱涂料配方及其制備方法
- 納米ATO/TiO2填料水性聚氨酯隔熱透明涂料配方
- 合成聚氨酯玻璃隔熱涂料配方及其制備方法
- 環(huán)保隔熱涂料及其制備方法
- 防水隔熱外墻涂料配方及其制備方法
您的瀏覽歷史
